想要更直观地了解网架支座产品的特点和功能吗?我们为您准备了视频介绍,相较于文,视频更能让您轻松掌握产品的核心卖点。
产品参数
产品价格电议
发货期限电议
供货总量电议
运费说明电议
厂家上沅
规格 规格齐全
型号多种
产地河北
材质Q345C
颜色灰色
加工方式机加工

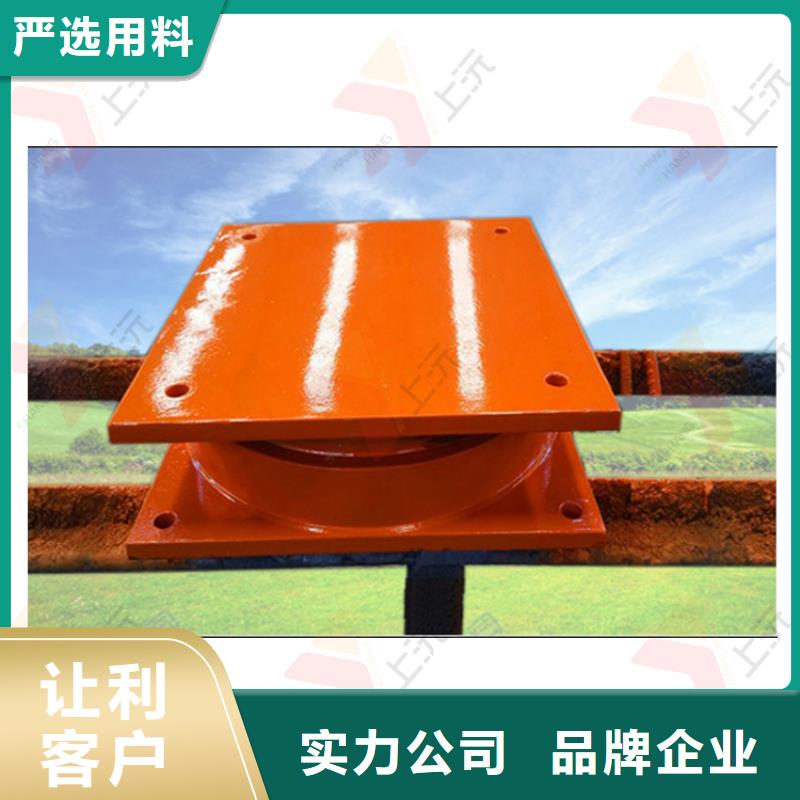

网架支座,【衡水上沅工程技术(巴中市分公司)qxgc2699-31】始终坚持以客户为中心,提供齐全的产品系列和服务体验。我们的网架支座产品以性价比高、耐用可靠而广受客户信赖和好评。联系人:张先生-15531817391,QQ:402322585,地址:龙熙顺景A区3号楼
支座的特点 支座险具有一般球型转角大、转动灵活、转动力矩与转角无关、转动性能各个方向一致等优点外,还有以下几大特点: 1、承载吨位大- 支反力可超过100000KN; 2、转角大( 转角0.06) 3、耐腐蚀能力大大增强,可在海洋大气及飞溅区等恶劣环境下使用。 4、平面滑动和转动磨擦阻力小。 5、防尘防水性能好,可保证磨擦副无腐蚀无污染。 6、设计寿命长(按50-100年设计) 7、支座小巧轻便,较同样支反力的盆式橡胶支座重量减轻40-50%,较同样支反力的其它球座重量减轻20~25%。
支座适用范围 支座适用于宽桥、曲线桥、斜拉桥、坡道桥、大跨空间结构等工程, 支座技术参数 1、支座竖向承载力分为300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN十四个级别 2、支座的抗水平力为竖向承载力的20% 3、支座抗竖向拉力:GKQZ型、GJQZ型抗竖向拉力为竖向承载力的20%;GKGZ型、GJGZ型抗竖向拉力为竖向承载力的30% 4、设计转角为0.08rad(可根据用户要求另行设计) 5、支座的径向位移量±20mm-±50mm,环向位移量±60mm-±100mm; 6、支座滑动摩擦系数μ≤0.03(-25℃-+60℃); 7、支座转动摩擦系数μ=0.05-0.1(GKQZ型、GJQZ型)μ≤0.03(GKGZ型、GJGZ型)
1、支承柱支承 柱子水平位移方向的等效弹簧刚度为:Kc=3EcIc/H3c式中Hc:柱高;Ic:柱截面惯性矩。 2、两端简支梁支承 由长度为L,网架支座位于距梁端为a的简支梁的等效弹簧刚度为:Kb=3EbIbL/a2(L-a)2式中a :作用点距梁端距离;L:梁长;Ib:梁截面惯性矩。 3、橡胶垫支座 由高度为Hp的橡胶垫支承的支座等效弹簧刚度为:Kp=GpAp/Hp式中Ap:橡胶垫面积;Hp:橡胶垫高。 在实际工程中往往是在梁顶或柱顶增加橡胶垫弹性支座,特别是在大跨度网架中,通过橡胶垫支座以满足温度应力的变形要求,这就要求考虑梁或柱弹性刚度与橡胶垫弹性刚度的叠加,当K1与K2叠加时,由位移叠加得其叠加刚度K为:1/K=1/K1+1/K2;有K=1/(1/K1+1/K2)。
